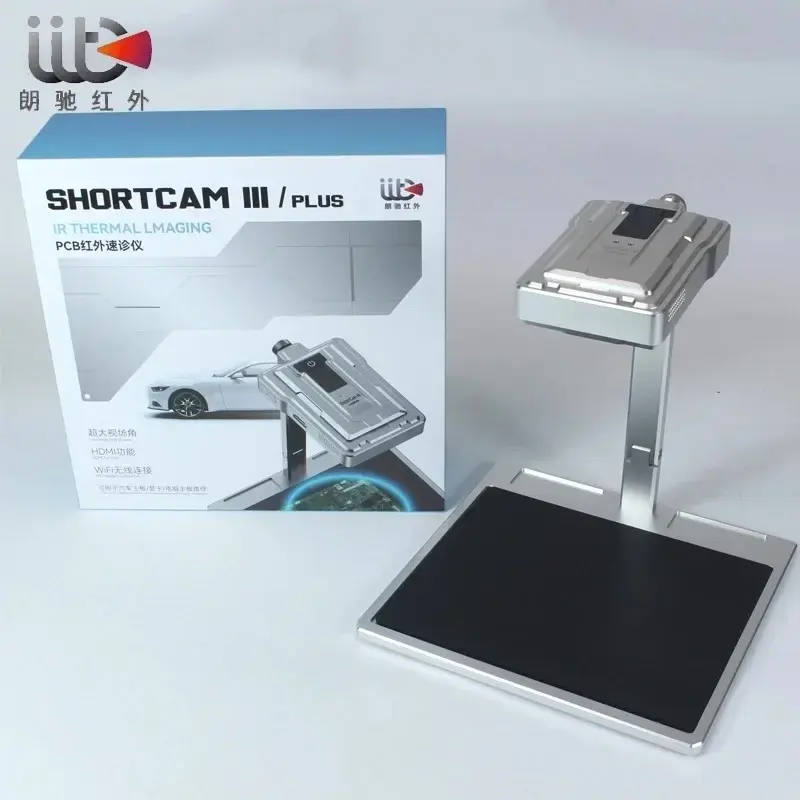

กล้องอินฟราเรดหาตัวช็อต Langchi ShortCam III Plus

Langchi ShortCam III Plus 4K

เครื่องมือตรวจวินิจฉัยการลัดวงจรบนแผงวงจรพิมพ์ด้วยภาพความร้อนอินฟราเรด

คุณสมบัติ:

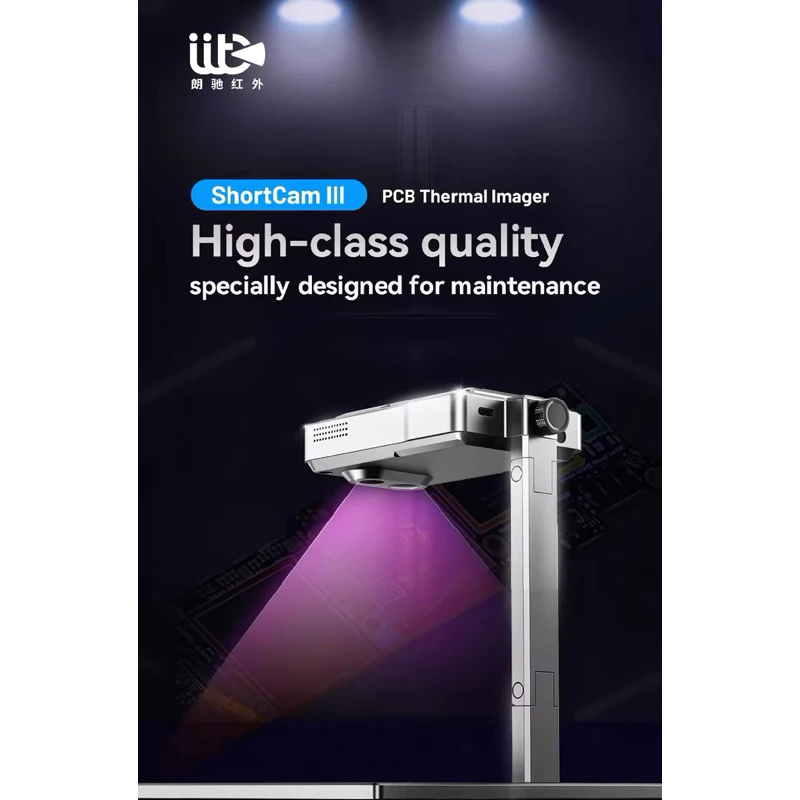

• กล้องถ่ายภาพความร้อน PCB ShortCam III คุณภาพระดับพรีเมียมที่ออกแบบมาโดยเฉพาะสำหรับการบำรุงรักษา ความคมชัดระดับ 4K มุมมองที่กว้างเป็นพิเศษ การสแกนพื้นที่เต็ม

• การออกแบบพับสองชั้น จัดเก็บได้สะดวกยิ่งขึ้น การเชื่อมต่อ WiFi ใช้งานง่าย เอาต์พุตวิดีโอ HDMI สลับไปมาได้อย่างราบรื่นด้วยกล้องจุลทรรศน์ การถ่ายภาพด้วยแสงคู่ ตรวจจับการรั่วไหลอย่างรวดเร็ว

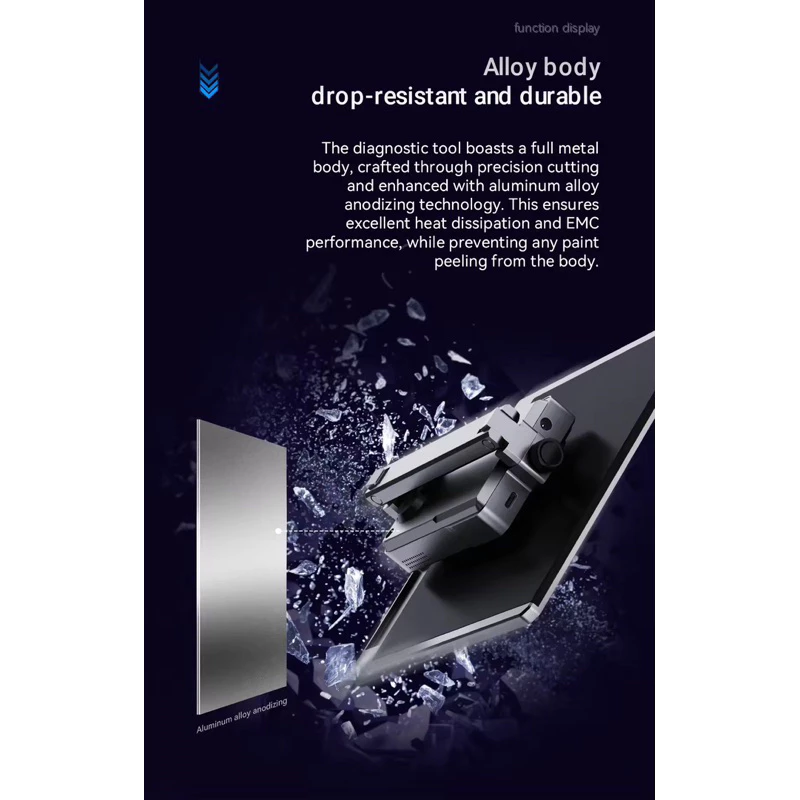

• เครื่องมือวินิจฉัยนี้มีตัวเครื่องเป็นโลหะทั้งหมด ผ่านการตัดเย็บอย่างประณีต และปรับปรุงด้วยเทคโนโลยีการชุบอะโนไดซ์โลหะผสมอะลูมิเนียม ช่วยให้ระบายความร้อนได้ดีเยี่ยมและป้องกัน EMC ได้ พร้อมทั้งป้องกันไม่ให้สีหลุดลอกออกจากตัวเครื่อง

• ประหยัดพื้นที่และสะดวกในการใช้งาน ขาตั้งสามารถพับได้ 2 ครั้ง และจัดเก็บและพกพาได้ง่าย

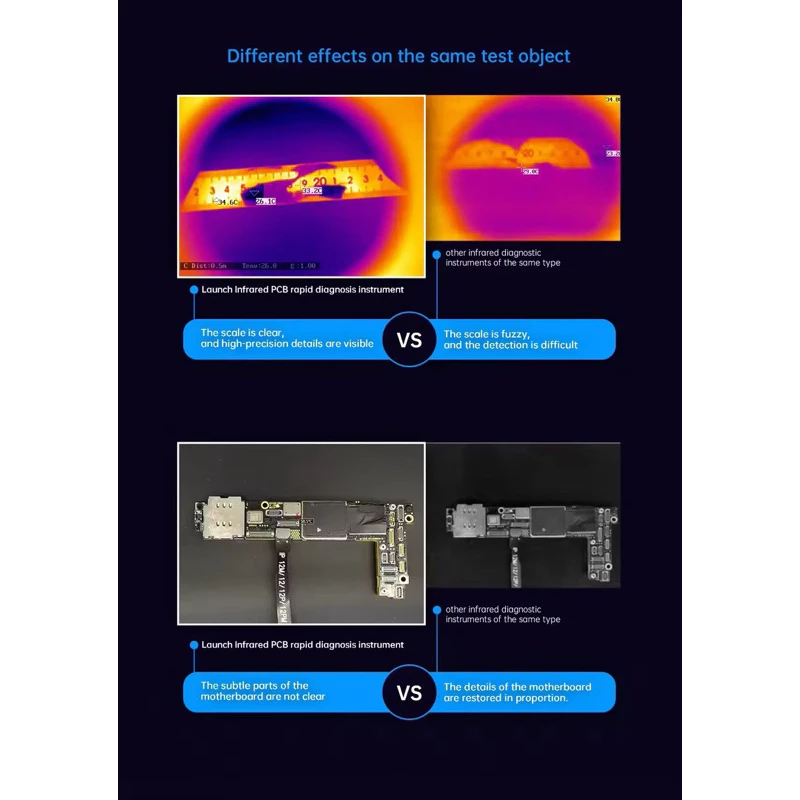

• ผลิตภัณฑ์นี้มีความคมชัดระดับ 4K เป็นรายแรกของอุตสาหกรรม และผสานรวมอัลกอริทึมที่ชัดเป็นพิเศษซึ่งสามารถสร้างภาพความร้อนความละเอียดสูง 256*192 ได้ รายละเอียดของส่วนประกอบรั่วไหลขนาดเล็กมีความชัดเจนและมีความละเอียดสูง เหมาะสำหรับการวินิจฉัยข้อบกพร่องทุกประเภท

• สามารถตรวจจับ PCB ได้หลายขนาด เหมาะสำหรับสถานการณ์การใช้งานทุกประเภท เช่น คอมพิวเตอร์โทรศัพท์มือถือ และการซ่อมเมนบอร์ดรถยนต์

• การตรวจจับการรั่วไหลอย่างรวดเร็วด้วยการถ่ายภาพแสงคู่ รองรับการแสดงแสงที่มองเห็นได้และอินฟราเรดในเวลาเดียวกัน และสามารถ “ตรวจสอบ” การเพิ่มขึ้นของอุณหภูมิที่เกิดจากการรั่วไหลเพียงเล็กน้อยได้อย่างรวดเร็วและง่ายดาย

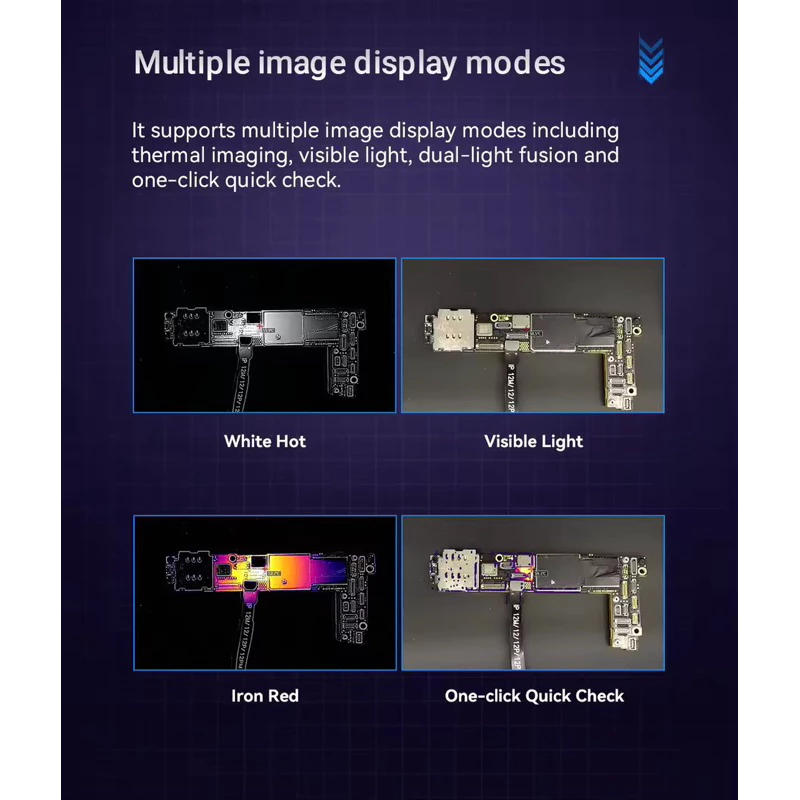

• โหมดแสดงภาพหลายภาพ รองรับโหมดแสดงภาพหลายภาพ รวมถึงการถ่ายภาพความร้อน แสงที่มองเห็นได้ การผสานแสงคู่ และการตรวจสอบด่วนด้วยการคลิกเพียงครั้งเดียว

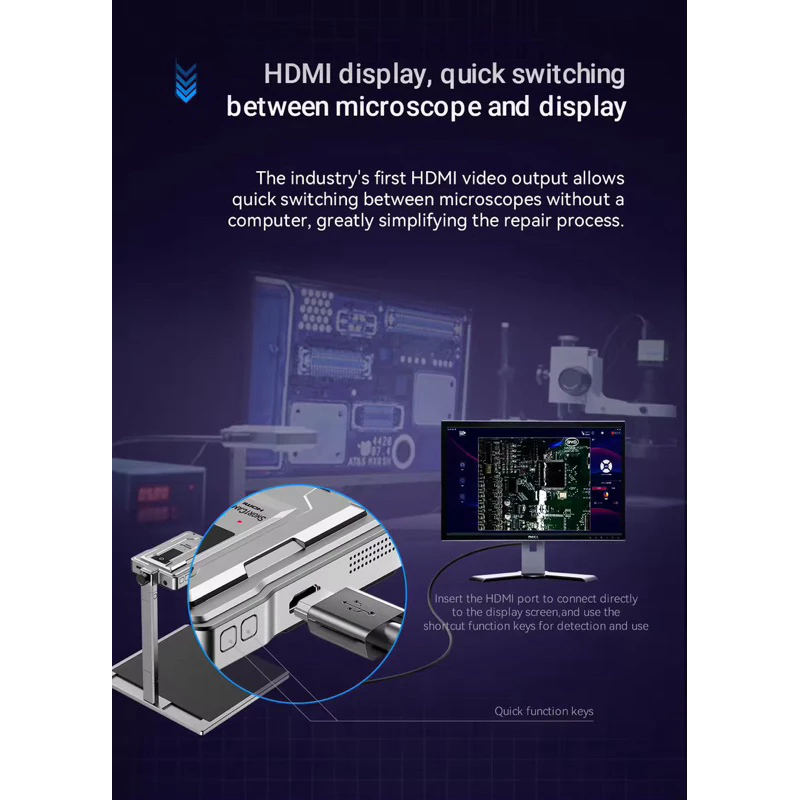

• จอแสดงผล HDMI สลับระหว่างกล้องจุลทรรศน์และจอแสดงผลได้อย่างรวดเร็ว เอาต์พุตวิดีโอ HDMI ตัวแรกในอุตสาหกรรมช่วยให้สลับระหว่างกล้องจุลทรรศน์ได้อย่างรวดเร็วโดยไม่ต้องใช้คอมพิวเตอร์ ทำให้กระบวนการซ่อมแซมง่ายขึ้นมาก

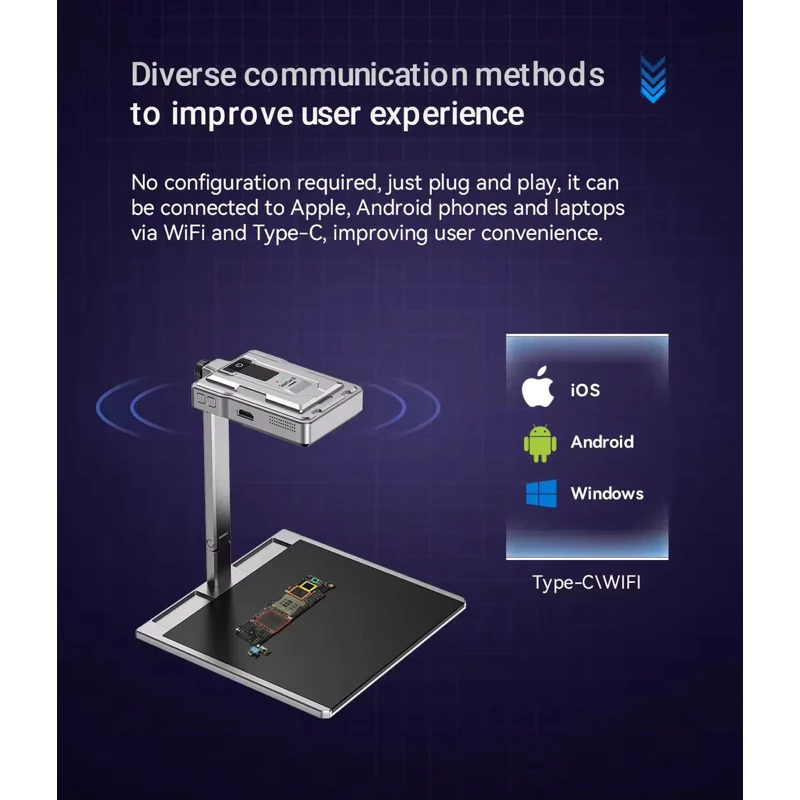

• วิธีการสื่อสารที่หลากหลายเพื่อปรับปรุงประสบการณ์ผู้ใช้ ไม่ต้องกำหนดค่าใดๆ เพียงแค่เสียบและเล่น สามารถเชื่อมต่อกับโทรศัพท์และแล็ปท็อป Apple และ Android ผ่าน WiFi และ Type-C เพื่อเพิ่มความสะดวกสบายให้กับผู้ใช้

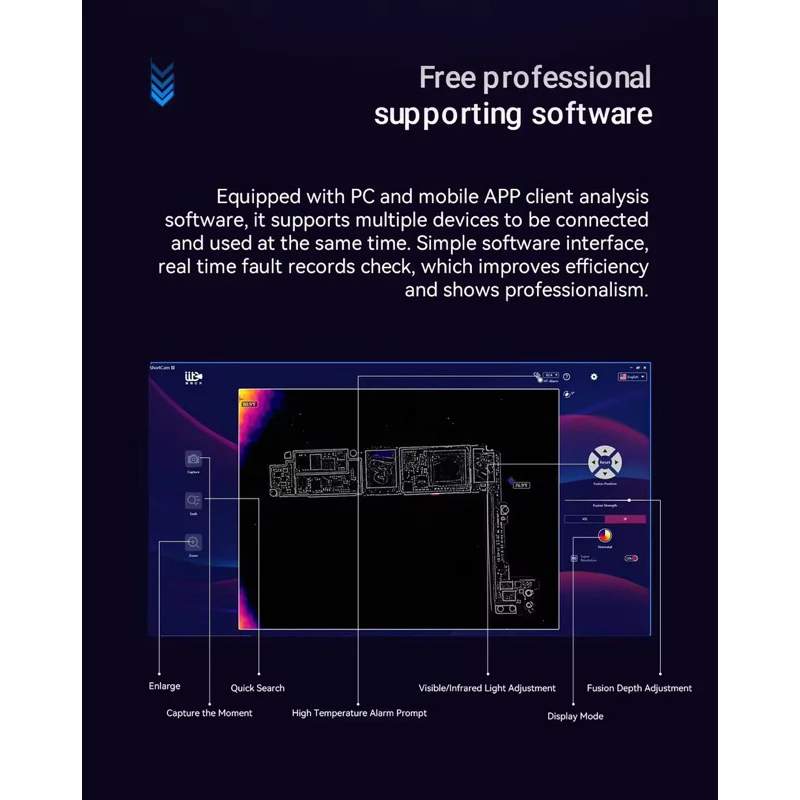

• ติดตั้งซอฟต์แวร์วิเคราะห์ไคลเอนต์บนพีซีและแอปมือถือ รองรับการเชื่อมต่อและใช้งานอุปกรณ์หลายเครื่องในเวลาเดียวกัน อินเทอร์เฟซซอฟต์แวร์ที่เรียบง่าย ตรวจสอบบันทึกข้อผิดพลาดแบบเรียลไทม์ ซึ่งช่วยเพิ่มประสิทธิภาพและแสดงความเป็นมืออาชีพ

• สถานการณ์การใช้งาน: การซ่อมโทรศัพท์มือถือ การซ่อมรถยนต์ การซ่อมการ์ดจอ การตรวจสอบระบบดิจิทัล การทดสอบกระบวนการ

ข้อมูลจำเพาะ:
กล้องเทอร์มอล:

• ประเภทเครื่องตรวจจับ: เครื่องตรวจจับวาเนเดียมออกไซด์ (VOx) ที่ไม่มีการระบายความร้อน

• ความละเอียด: 256*192

• ช่วงความยาวคลื่น: 7.5~13.5um

• มุมมอง: 56*42°

• อัตราเฟรม: 25Hz

กล้องถ่ายภาพ:

• ความละเอียด : 3840*2160 4K 800W

อินเทอร์เฟซและจอแสดงผล:

• โหมดการแสดงผล: การตรวจสอบด่วนด้วยภาพความร้อน

• อินเทอร์เฟซ: Type-C USB2.0/WiFi/HDMI

• รูปแบบการแสดงภาพ: JPG

• แรงดันไฟฟ้าขาเข้า: 12V DC

• การใช้พลังงาน: 6W

• อุณหภูมิในการจัดเก็บ: -20℃~60℃

• สภาพแวดล้อมการทำงาน: 3℃~45℃

• ระยะการวัด: 16.5ซม.

• ความแม่นยำในการวัด: ±3℃หรือ±3% (ใช้ค่าสูงสุด)

• ช่วงการวัด: -20°℃~550℃

• แพลตฟอร์มที่รองรับ: Android 6.0, iOS 12.0, Windows 7 ขึ้นไป

แพ็คเกจประกอบด้วย:

• เครื่องมือวินิจฉัย 1 ชิ้น

• สายเคเบิล Type-C 1 เส้น

• สวิตเชอร์ HDMI 1 ตัว

• สาย HDMI 1 เส้น

• อะแดปเตอร์ไฟฟ้า 1 ตัว
